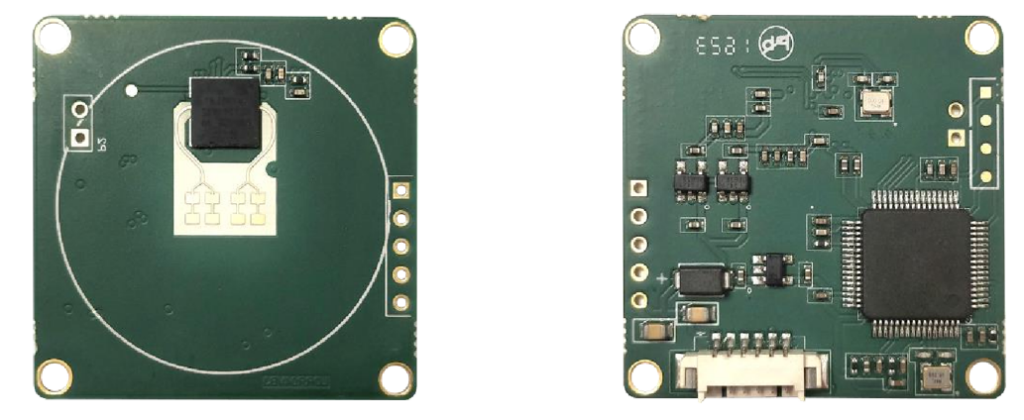

ماژول رادار بردسنج KNRR01M با فرکانس ۱۲۰ گیگاهرتز

ماژول رادار مسافت‌یاب KNRR01 120GHz از مدولاسیون فرکانس FMCW با حالت موج پیوسته، آنتن آرایه‌ای میکروباند و فوکوس آنتن با لنز قابل تعویض مستقل بهره می‌برد که می‌تواند جایگزین لیزر، رادار مسافت‌یاب اولتراسونیک صنعتی و سایر محصولات شود. این محصول جمع و جور است و برای انواع سناریوهای کاربردی مسافت‌یاب مناسب می‌باشد. رادار مسافت‌یاب 120GHz می‌تواند فاصله هدف متحرک حلقه‌ای ثابت را به طور دقیق اندازه‌گیری کند و خروجی سنسور را می‌توان با اندازه‌گیری نتیجه فیلترینگ شدت سیگنال حلقه‌ای مسافت تنظیم کرد.

ویژگی‌های محصول

دامنه‌یابی با حالت موج پیوسته FMCW FM، پایداری بالا، اندازه‌گیری فاصله با دقت بالا در سطح میلی‌متر

حداکثر فاصله اندازه‌گیری 20 متر

اندازه کوچک (۴۵.۲ در ۴۵.۲ در ۱.۳ میلی‌متر)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کار این رادار ۱۲۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۲۰ متر است. با توجه به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد. پیکربندی پیش‌فرض رادار با دو پروتکل ASCII\MODBUS سازگار است و حالت پروتکل را می‌توان طبق دستورالعمل‌های مربوطه تغییر داد.

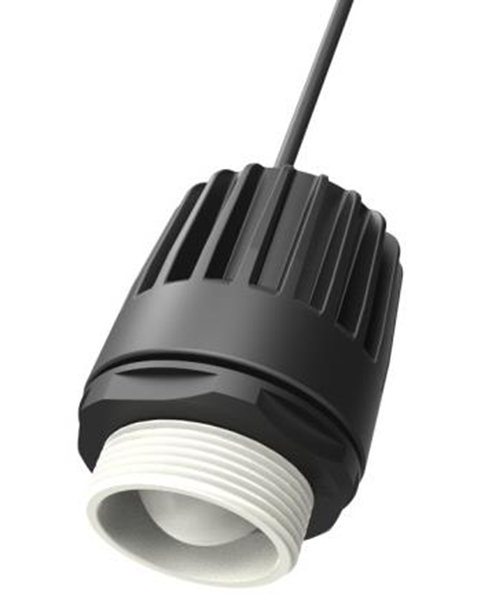

KNRR03 120GHz (لنز)

رادار مسافت یاب KNRR03 با فرکانس ۱۲۰ گیگاهرتز، با بهره‌گیری از حالت موج پیوسته مدولاسیون فرکانس FMCW، آنتن آرایه‌ای میکروباند و فوکوس آنتن با لنز قابل تعویض مستقل، می‌تواند جایگزین لیزر، رادار مسافت یاب اولتراسونیک صنعتی و سایر محصولات شود. این محصول جمع و جور است و برای انواع سناریوهای کاربردی مسافت یاب مناسب می‌باشد. سیستم رادار ۱۲۰ گیگاهرتز می‌تواند فاصله هدف متحرک حلقه‌ای ثابت را به طور دقیق اندازه‌گیری کند و خروجی سنسور را می‌توان با اندازه‌گیری نتیجه فیلترینگ شدت سیگنال حلقه‌ای پیکربندی کرد.

ویژگی‌های محصول

حالت موج پیوسته FMCW FM، پایداری بالا

ویژگی‌ها

حالت موج پیوسته FMCW FM، پایداری بالا

اندازه‌گیری فاصله با دقت بالا در سطح میلی‌متر

حداکثر فاصله اندازه‌گیری 20 متر

اندازه کوچک (Φ66mm x 93mm)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کار این رادار ۱۲۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۲۰ متر است. با توجه به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد.

پیکربندی پیش‌فرض رادار با پروتکل‌های ASCII\MODBUS سازگار است و حالت پروتکل را می‌توان مطابق با پروتکل مربوطه تغییر داد.

دستورالعمل‌ها

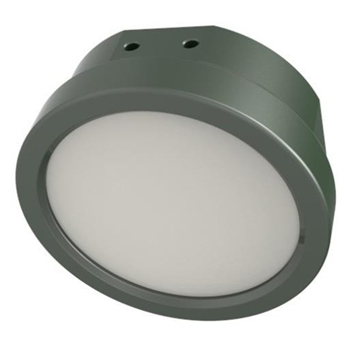

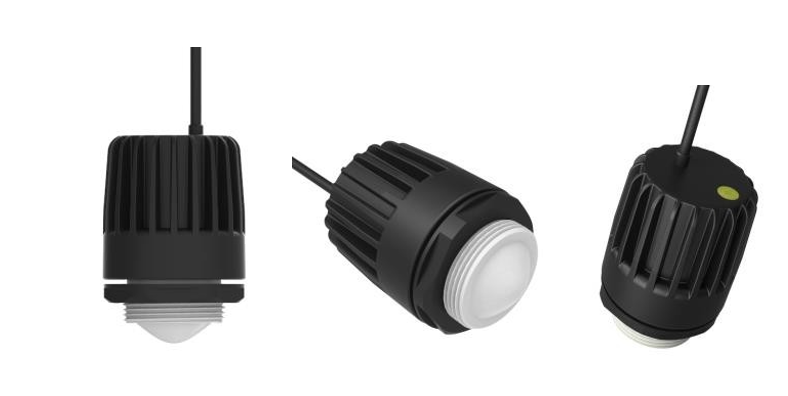

رادار بردسنج KNRR04 با فرکانس ۸۰ گیگاهرتز

رادار موج میلی‌متری KNRR04 راداری است که برای طراحی نقشه‌برداری هیدرولوژیکی توسعه داده شده است. این رادار حالت FMCW، طراحی نصب غیرتماسی، اندازه و ساختار جمع‌وجور را اتخاذ می‌کند. دقت بالا، مصرف برق کم، قابلیت ضد تداخل قوی. این رادار برای دریاچه‌ها و رودخانه‌ها، هشدار زودهنگام سیل کوهستان، نظارت بر سطح آب مخازن و شبکه لوله‌های فاضلاب مناسب است.

ویژگی‌های محصول

حالت موج پیوسته FMCW FM، پایداری بالا

اندازه‌گیری فاصله با دقت میلی‌متری

حداکثر فاصله اندازه‌گیری ۴۰ متر

اندازه کوچک (Φ74mm x 29.7mm)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کاری این رادار ۸۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۴۰ متر است. بسته به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد. پیکربندی پیش‌فرض رادار با پروتکل‌های ASCII\MODBUS سازگار است و می‌توان حالت پروتکل را طبق دستورالعمل‌های مربوطه تغییر داد.

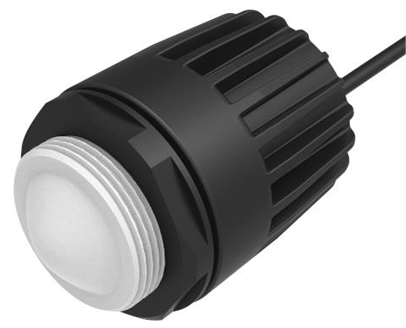

رادار اندازه‌گیری برد KNRR04B 80GHz (لنز)

\رادار موج میلی‌متری KNRR04 راداری است که برای طراحی نقشه‌برداری هیدرولوژیکی توسعه داده شده است. این رادار حالت FMCW، طراحی نصب غیرتماسی، اندازه و ساختار جمع‌وجور را اتخاذ می‌کند. دقت بالا، مصرف برق کم، قابلیت ضد تداخل قوی. این رادار برای دریاچه‌ها و رودخانه‌ها، هشدار زودهنگام سیل کوهستان، نظارت بر سطح آب مخازن و شبکه لوله‌های فاضلاب مناسب است.

ویژگی‌های محصول

حالت موج پیوسته FMCW FM، پایداری بالا

اندازه‌گیری فاصله با دقت میلی‌متری

حداکثر فاصله اندازه‌گیری ۴۰ متر

اندازه کوچک (Φ66mm x 96mm)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کار این رادار ۸۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۴۰ متر است. با توجه به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد. پیکربندی پیش‌فرض کارخانه‌ای رادار با پروتکل‌های ASCII\MODBUS سازگار است و می‌تواند بر اساس خودش تنظیم شود.

دستورالعمل‌های مربوطه باید حالت پروتکل را تغییر دهند.

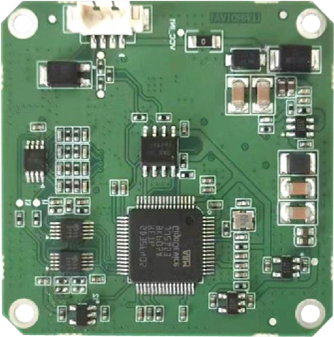

ماژول اندازه‌گیری برد KNRR04M با فرکانس ۸۰ گیگاهرتز

ماژول رادار KNRR04M با درب برای بررسی هیدرولوژیکی طراحی شده است. این ماژول رادار حالت FMCW، طراحی نصب بدون تماس، اندازه و ساختار جمع و جور را اتخاذ می‌کند. دقت بالا، مصرف برق کم، قابلیت ضد تداخل قوی، مناسب برای دریاچه‌ها و رودخانه‌ها، هشدار زودهنگام سیل کوهستان، مخازن، شبکه لوله‌های فاضلاب و سایر نظارت بر سطح آب.

ویژگی‌های محصول

حالت موج پیوسته FMCW FM، پایداری بالا

اندازه‌گیری فاصله با دقت میلی‌متری

حداکثر فاصله اندازه‌گیری ۴۰ متر

اندازه کوچک (۴۵.۲ در ۴۵.۲ در ۱.۳ میلی‌متر)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کاری این رادار ۸۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۴۰ متر است. بسته به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد. پیکربندی پیش‌فرض رادار با پروتکل‌های ASCII\MODBUS سازگار است و می‌توان حالت پروتکل را طبق دستورالعمل‌های مربوطه تغییر داد.

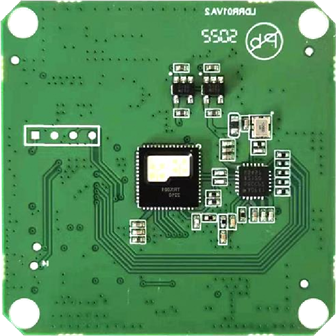

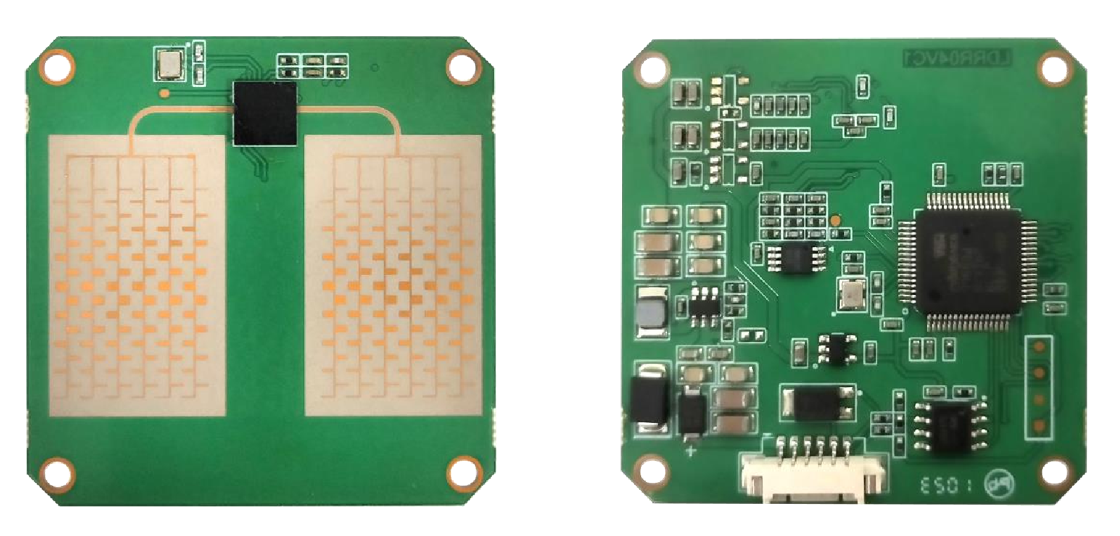

ماژول رادار بردسنج KNRR04S با فرکانس 80 گیگاهرتز

حسگر رادار KNRR04S یک ماژول رادار است که برای بررسی هیدرولوژیکی با درب طراحی شده است. این ماژول حالت FMCW، طراحی نصب بدون تماس، اندازه و ساختار جمع و جور را اتخاذ می‌کند. دقت بالا، مصرف برق کم، قابلیت ضد تداخل قوی، مناسب برای دریاچه‌ها و رودخانه‌ها، هشدار زودهنگام سیل کوهستان، مخزن، شبکه لوله فاضلاب و سایر نظارت بر سطح آب.

ویژگی‌های محصول

حالت موج پیوسته FMCW FM، پایداری بالا

خروجی UART

دقت اندازه‌گیری فاصله در حد میلی‌متر، آنتن لنز خارجی می‌تواند به زاویه پرتو ۶ درجه دست یابد

حداکثر فاصله اندازه‌گیری ۴۰ متر

اندازه کوچک (۳۵ × ۳۵ × ۱.۲ میلی‌متر)، نصب آسان

اندازه‌گیری غیر تماسی، به طور موثر تداخل محیط خشن را کاهش می‌دهد تا بدون نیاز به تعمیر و نگهداری انجام شود

باند فرکانسی کاری این رادار ۸۰ گیگاهرتز است و حداکثر برد اندازه‌گیری آن ۴۰ متر است. بسته به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد. پیکربندی پیش‌فرض رادار با پروتکل‌های ASCII\MODBUS سازگار است و می‌توان حالت پروتکل را طبق دستورالعمل‌های مربوطه تغییر داد.

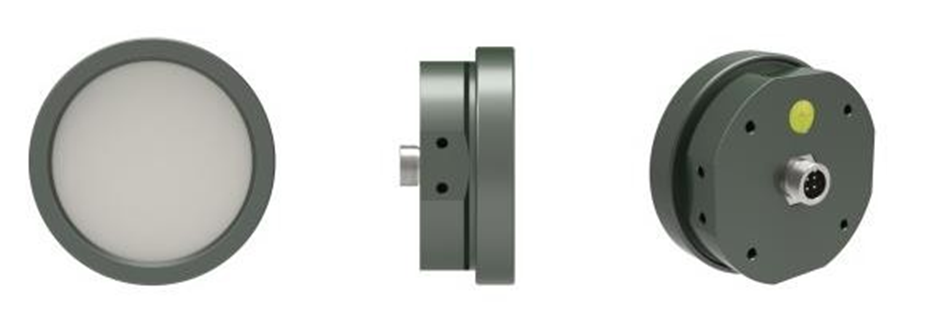

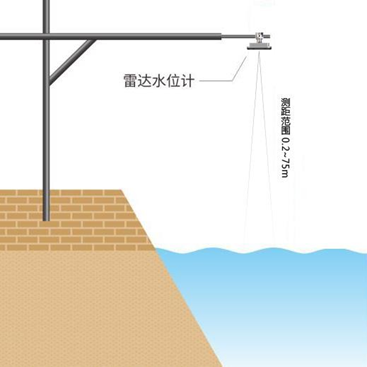

رادار بردسنج KNRR08 با فرکانس ۲۴ گیگاهرتز

رادار موج میلی‌متری KNRR08 یک رادار برد-برد باند K است که برای اندازه‌گیری ارتفاع سطح آب و سطح مایع در فواصل مساوی طراحی شده است. این محصول از طراحی نصب بدون تماس، طراحی آنتن آرایه‌ای میکرواستریپ، اندازه جمع و جور و ساختار جمع و جور بهره می‌برد. دقت بالا، مصرف برق کم، قابلیت ضد تداخل قوی!

ویژگی‌های محصول

حالت طیف‌سنجی موج پیوسته FMCW FM

طراحی ظاهری تخت، عملکرد فوق‌العاده بالا با دقت در سطح سانتی‌متر

حداکثر فاصله اندازه‌گیری ۷۵ متر

نسبت سیگنال به نویز بالا، ضد نویز قوی توانایی تداخل

مصرف برق بسیار کم، مناسب برای تامین انرژی خورشیدی

اندازه‌گیری غیر تماسی، تحت تأثیر گل و لای و گیاهان قرار نمی‌گیرد

تحت تأثیر دما، میعان، تار عنکبوت قرار نمی‌گیرد

سطح حفاظت IP67، ایمن و قابل اعتماد

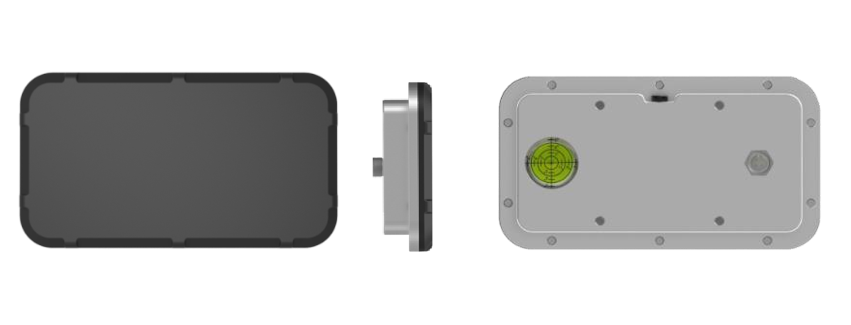

  قسمت جلو عقب

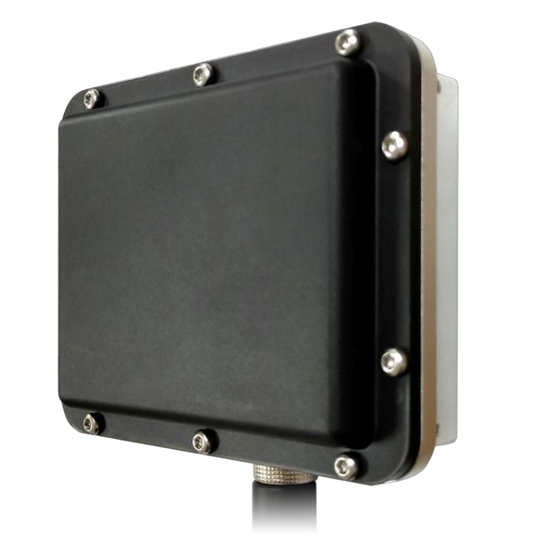

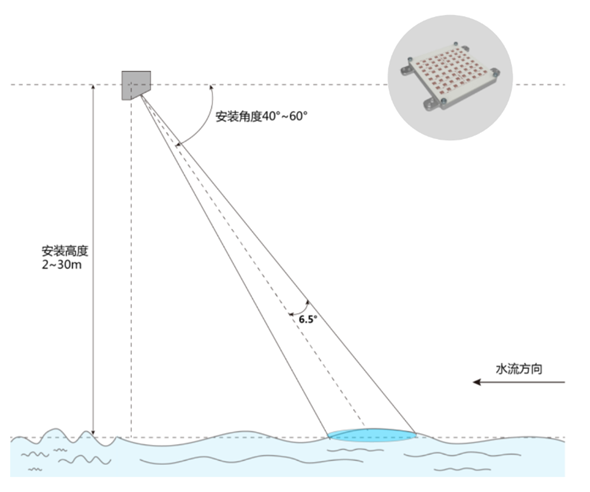

جریان سنج KNSR08 24GHz

KNSR08 این یک آنتن میکروباند یکپارچه، مدار فرکانس رادیویی و مدار پردازش سیگنال است که نرخ جریان رادار را تشخیص می‌دهد و اطلاعات سرعت هدف را مستقیماً خروجی می‌دهد و برای اندازه‌گیری نرخ جریان شبکه لوله‌های زیرزمینی و رودخانه‌ای استفاده می‌شود. این رادار از تراشه یکپارچه وارداتی از آلمان، با تقویت‌کننده کم نویز جلویی و حساسیت فوق‌العاده بالا بهره می‌برد.

ویژگی‌های محصول

محدوده فرکانس: 24 ​​گیگاهرتز

حالت مدولاسیون: CW

اطلاعات رابط: رابط RS485 محدوده: 0.1 متر بر ثانیه تا 20 متر بر ثانیه

دقت اندازه‌گیری سرعت: 0.02 متر بر ثانیه ولتاژ: 9-24 ولت، جریان: 98 میلی‌آمپر در 12 ولت توان خروجی (EIRP): 20 دسی‌بل (قابل تنظیم) زاویه آنتن: 26°X13°

اندازه سنسور: 107X87X45 میلی‌متر

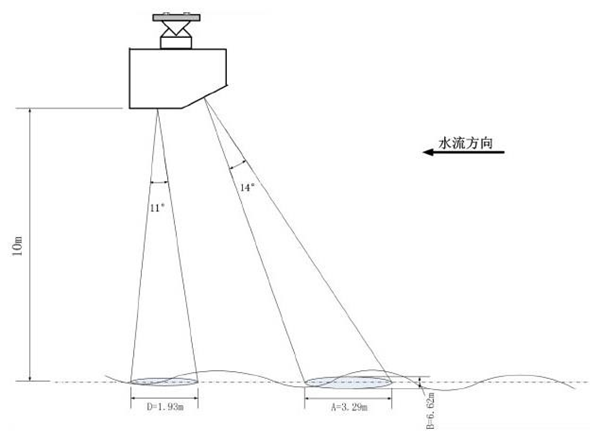

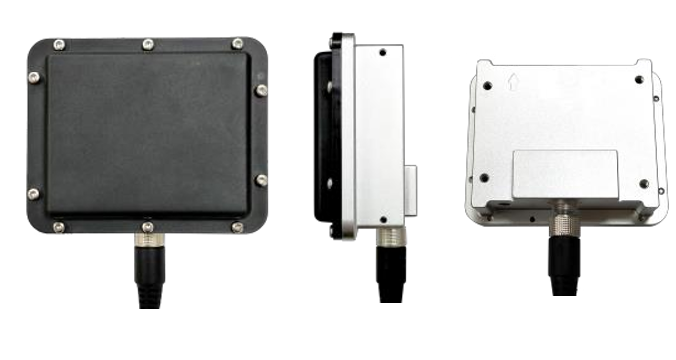

جریان سنج راداری KDFM02

KDFM02 یک فلومتر راداری است که اندازه‌گیری سطح مایع و اندازه‌گیری نرخ جریان را بر اساس فناوری مایکروویو ادغام می‌کند. می‌توان از آن برای کانال‌های باز، کانال‌های رودخانه، کانال‌های آبیاری، شبکه لوله‌های زهکشی زیرزمینی، کنترل سیل و هشدار اولیه و سایر موارد برای اندازه‌گیری جریان غیرتماسی استفاده کرد. این محصول دارای ویژگی‌های مصرف برق کم، اندازه کوچک، قابلیت اطمینان بالا و نگهداری راحت است. فرآیند اندازه‌گیری تحت تأثیر دما، رسوب، آلاینده‌های رودخانه، اشیاء شناور و سایر عوامل قرار نمی‌گیرد.

ترکیب کنتور جریان راداری شامل: سنسور سرعت جریان راداری، سنسور سطح آب راداری (سطح مایع)، ماژول محاسبه جریان و براکت نصب است که می‌تواند به صورت دیجیتال (485) منتقل شود.

ویژگی‌های محصول

اندازه‌گیری غیرتماسی، همراه با محاسبه پارامترهای مقطع جریان، تحت تأثیر باد، دما، مه، رسوب، اشیاء شناور در آب و غیره قرار نمی‌گیرد. مناسب برای انواع شرایط اندازه‌گیری، می‌تواند نرخ جریان، سطح آب، نرخ جریان و داده‌های اندازه‌گیری را خروجی دهد.

مصرف برق کم، اندازه کوچک، قابلیت اطمینان بالا و نگهداری آسان

محدوده رادار نرخ جریان: 0.1-20 متر بر ثانیه

دقت اندازه‌گیری سرعت: ± 0.01 متر بر ثانیه، برد رادار سطح آب: 0.1-40 متر، دقت اندازه‌گیری: ± 5 میلی‌متر

ولتاژ: ۹-۲۴ ولت، جریان: ۱۴۰ میلی‌آمپر در ۱۲ ولت

اندازه سنسور: ۱۵۹.۵X۹۵X۶۶ میلی‌متر

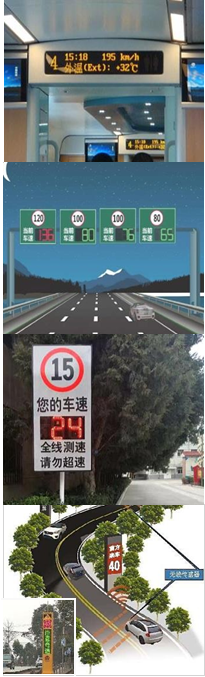

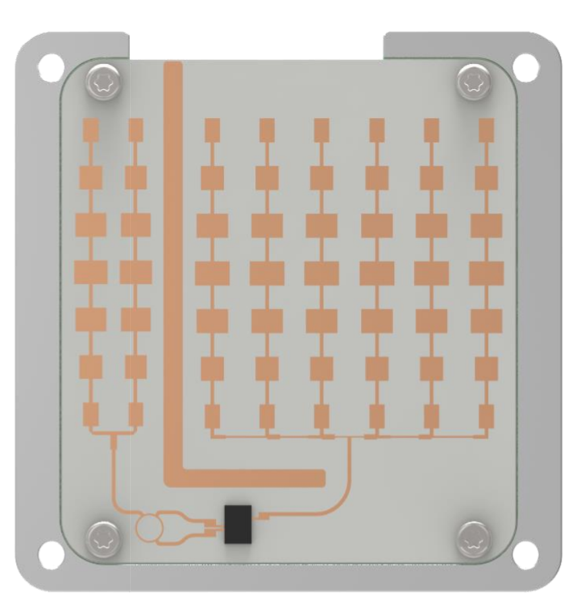

ماژول رادار اندازه‌گیری سرعت KNTR20 با فرکانس ۲۴ گیگاهرتز

رادار موج میلی‌متری KNTR20 یک ماژول رادار اندازه‌گیری سرعت است که آنتن میکروباند، مدار فرکانس رادیویی و مدار پردازش سیگنال را با هم ادغام کرده و اطلاعات سرعت هدف را مستقیماً ارائه می‌دهد. این رادار می‌تواند برای اندازه‌گیری سرعت وسایل نقلیه در مسافت‌های طولانی بیش از ۱۸۰ متر، با استفاده از تراشه فرکانس رادیویی یکپارچه، با پایداری فرکانس بسیار بالا و دقت اندازه‌گیری سرعت تا ۱ کیلومتر در ساعت استفاده شود. به طور گسترده در بزرگراه‌ها، خطوط اصلی شهری، جاده‌های درجه یک شهری و روستایی، جاده‌های اصلی شهری و روستایی و سایر جاده‌ها، یادآوری سرعت و پیچ‌های جاده، هشدار تقاطع استفاده می‌شود.

ویژگی‌های محصول

طراحی مدار مجتمع RF باند K؛

محدوده فرکانس: ۲۴.۱۲۵ گیگاهرتز (فرکانس قابل تنظیم)

حالت مدولاسیون: تشخیص CW وسیله نقلیه در حال حرکت

فاصله تشخیص ۱۸۰ متر

پشتیبانی از رابط RS485 و پورت سریال TTL (نرخ پورت 9600 بیت بر ثانیه)

محدوده اندازه‌گیری سرعت: ۱ کیلومتر بر ساعت تا ۲۴۰ کیلومتر بر ساعت

خطای اندازه‌گیری سرعت کمتر از ± ۱ کیلومتر بر ساعت است (زمانی که جهت حرکت پرتو رادار صفر است). ولتاژ: ۹~۲۴ ولت، جریان ۹۵ میلی‌آمپر در ۱۲ ولت

توان خروجی (EIRP): 20 دسی‌بل

زاویه آنتن: افقی ۴۴ درجه، بالایی ۱۶ درجه (پهنای پرتو ۳ دسی‌بل، زاویه تشخیص واقعی بزرگتر از ۴ خط) اندازه حسگر: ۶۹ * ۵۳ * ۵ میلی‌متر

ماژول رادار اندازه‌گیری سرعت KNTR04Plus با فرکانس ۲۴ گیگاهرتز

رادار موج میلی‌متری KNTR04Plus یک ماژول رادار اندازه‌گیری سرعت است که آنتن میکروباند، مدار فرکانس رادیویی و پردازش سیگنال را برای خروجی مستقیم اطلاعات سرعت هدف ادغام می‌کند. می‌توان از آن برای اندازه‌گیری سرعت وسایل نقلیه در مسافت‌های طولانی بیش از ۱۵۰ متر استفاده کرد و با تراشه فرکانس رادیویی یکپارچه با حلقه قفل فاز یکپارچه، پایداری فرکانس بسیار بالا و دقت اندازه‌گیری سرعت تا ۱ کیلومتر در ساعت را ارائه می‌دهد.

ویژگی‌های محصول

محدوده فرکانس: 24.125 گیگاهرتز (سایر فرکانس‌ها قابل تنظیم هستند) حالت مدولاسیون: تشخیص CW خودروهای اسپرت، خودروهای بزرگ > 150 متر، خودروهای کوچک > 100 متر

پشتیبانی از رابط RS485 و پورت سریال TTL (نرخ پورت 9600 بیت بر ثانیه)

محدوده اندازه‌گیری سرعت ۱ کیلومتر بر ساعت تا ۲۵۰ کیلومتر بر ساعت

خطای اندازه‌گیری سرعت کمتر از ± ۱ کیلومتر بر ساعت است (زمانی که زاویه جهت‌گیری پرتو رادار صفر باشد)

ولتاژ: ۹-۲۴ ولت، جریان: ۹۸ میلی‌آمپر در ۱۲ ولت

توان خروجی (EIRP): 20 dBm (قابل تنظیم)

زاویه آنتن: ۲۶°X۱۳° اندازه حسگر: ۷۰X۸۹X۶.۷ میلی‌متر

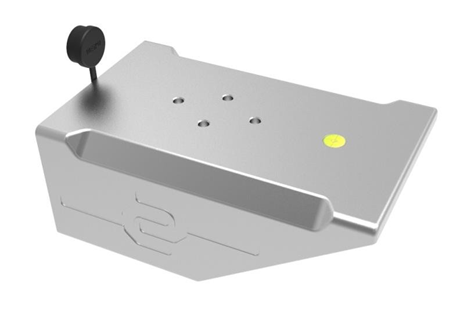

رادار سرعت پایین KNTR07C با فرکانس ۲۴ گیگاهرتز

رادار موج میلی‌متری KNTR07C یک حسگر رادار اندازه‌گیری سرعت در باند K است که برای صحنه اندازه‌گیری سرعت پایین (تراکتور) طراحی شده است.

ویژگی‌های محصول

طراحی مدار مجتمع RF باند K؛

حالت کار CW؛

رابط پالس، سنسور سرعت پالس استاندارد؛

حداقل محدوده اندازه‌گیری سرعت تا 0.1 متر بر ثانیه است

از صحنه استفاده کنید

نصب روی ماشین آلات کشاورزی، همانطور که در شکل زیر نشان داده شده است، ارتفاع: ۱ متر؛ سطح فرستنده آنتن بدون زاویه زمین: ۳۵ درجه

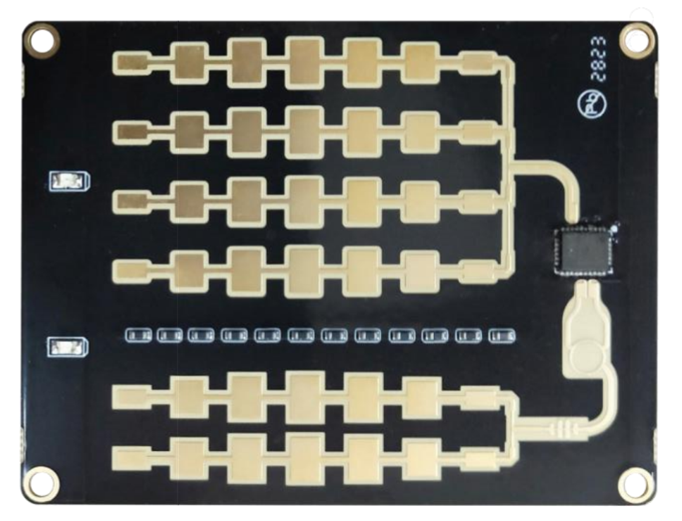

ماژول رادار اندازه‌گیری سرعت و مسافت‌یابی LDL508PRO با فرکانس 24 گیگاهرتز

رادار موج میلی‌متری LDL508PRO با چندین حلقه دینامیکی استاتیک در محدوده مشخصی از تست درب طراحی شده است. این ماژول حالت FMCW، طراحی نصب بدون تماس، اندازه کوچک و ساختار جمع و جور را اتخاذ می‌کند. دقت بالا، مصرف برق کم، توانایی ضد تداخل قوی، مناسب برای دوچرخه، ماشین و سایر وسایل نقلیه در تست هدف.

ویژگی‌های محصول

محدوده فرکانس: 24 ​​گیگاهرتز

محدوده تشخیص: تشخیص حرکت خودرو به صورت CW، حداکثر فاصله تشخیص ۱۴۰ متر، دقت محدوده: ± ۰.۱ متر

حالت ارتباط RS485

محدوده اندازه‌گیری سرعت: 0 کیلومتر بر ساعت ~ 180 کیلومتر بر ساعت

خطای اندازه‌گیری سرعت کمتر از ± ۱ کیلومتر بر ساعت است (زمانی که زاویه جهت‌گیری پرتو رادار صفر باشد)

ولتاژ: ۹-۲۴ ولت، جریان: ۲۵ میلی‌آمپر در ۱۲ ولت

توان خروجی (EIRP): 13 dBm (قابل تنظیم)

زاویه آنتن: ۴۶°X۲۴° اندازه حسگر: ۵۰.۲۳X۵۲.۰۴X۳ میلی‌متر

توضیح دهید

باند فرکانسی کار این رادار ۲۴ گیگاهرتز و حداکثر برد آن ۱۴۰ است. با توجه به اندازه RCS جسم، حداکثر مقدار فاصله تشخیص تغییر خواهد کرد.

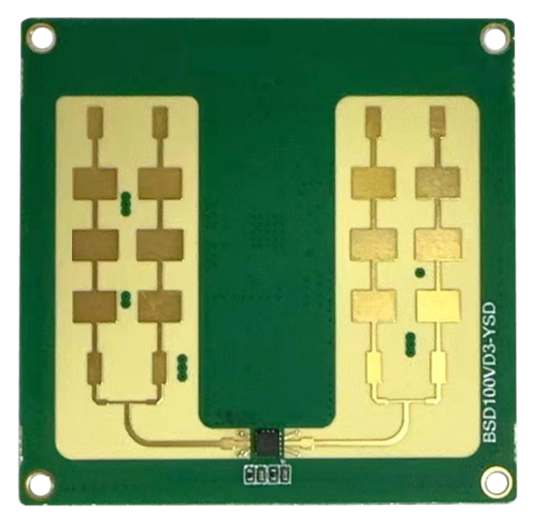

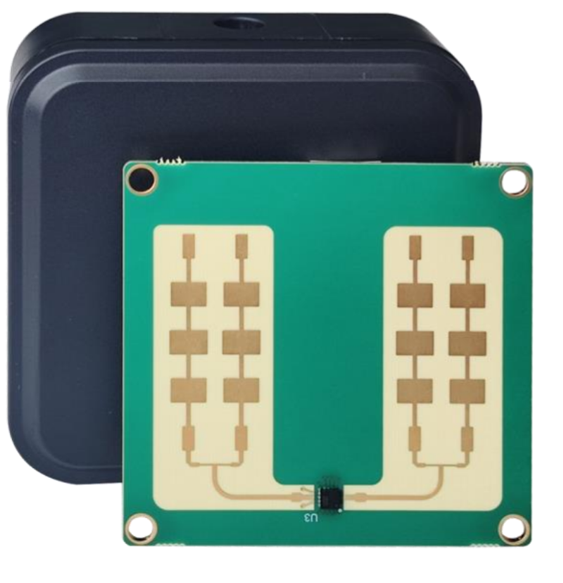

ماژول رادار القایی LDIR03M با فرکانس ۲۴ گیگاهرتز

LDIR03M یک ماژول حسگر رادار داپلر کوچک ۲۴ گیگاهرتزی است که با پردازش سیگنال اختصاصی خود، پس از اندازه‌گیری هدف دینامیکی، مستقیماً سیگنال سطح بالا و پایین را تولید می‌کند. می‌توان از آن برای تشخیص هدف با سرعت حرکت ۱ کیلومتر در ساعت تا ۲۵۰ کیلومتر در ساعت و سیگنال‌های خروجی نزدیک و دور از حلقه (به ترتیب حلقه) استفاده کرد و فاصله تشخیص را می‌توان تنظیم کرد.

ویژگی‌های ماژول

یک آشکارساز حرکت ۲۴ گیگاهرتز (باند فرکانسی استاندارد ISM) بر اساس اصل عملکرد رادار

حداکثر برد تشخیص می‌تواند به ۸۰ متر برسد

فاصله تشخیص را می‌توان با حساسیت پیکربندی کرد

ارتباط TTL از طریق پورت سریال

توانایی ضد تداخل قوی، میان تحت تأثیر دما، رطوبت، گرد و غبار و غیره قرار نمی‌گیرد

اندازه بیرونی PCBA ماژول: 48mmX38mmX3mm

توجه:

ین ماژول رادوم ارائه نمی‌دهد،اگز موادی با قابلیت انتقال موج قوی (PBT، PLA و غیره) را انتخاب کنند. فاصله از سطح آنتن تا آنتن بیش از 6.22 میلی‌متر است. اگر آب، فلز و سایر اشیاء محافظ بازتابنده قوی در جهت انتقال رادار وجود داشته باشد، به طور جدی بر اثر آزمایش رادار تأثیر خواهد گذاشت.

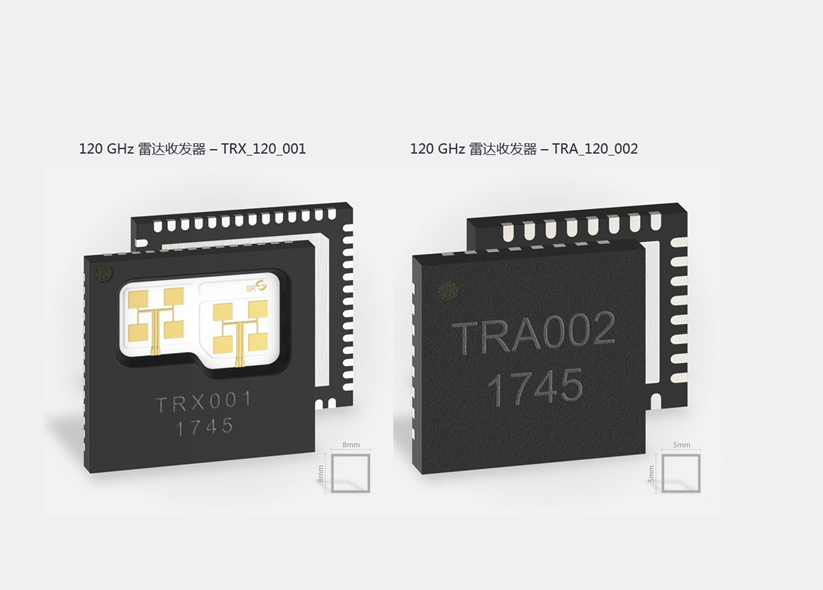

تراشه رادار سیلیکونی ۱۲۰ گیگاهرتز

TRX_120_001 / TRA_120_002 یک فرستنده-گیرنده راداری جمع و جور با فرکانس 120 گیگاهرتز و آنتن یکپارچه است که در باند فرکانسی 120 گیگاهرتز ISM قرار دارد. این تراشه به یک منبع تغذیه واحد و یک MCU با کارایی بالا مجهز شده است. این تراشه می‌تواند کارهایی از جمله اندازه‌گیری مشخصات سطح مواد، اندازه‌گیری ضخامت لایه و سایر خواص جسم اندازه‌گیری شده و همچنین اندازه‌گیری سرعت، مسافت‌یابی، تشخیص عیب و غیره را انجام دهد. زمینه اصلی کاربرد این تراشه، سیستم رادار برد کوتاه با برد کاری 10 متر است. برد تشخیص را می‌توان به بیش از 100 متر افزایش داد.

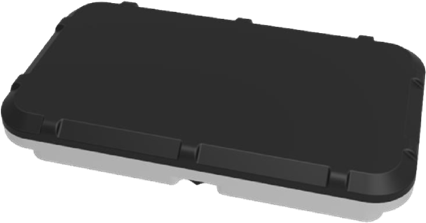

رادار موج میلی‌متری تصویربرداری چهاربعدی آئوکو

شرکت اوکولی (آوکو) اولین شرکت در جهان است که از رادار موج میلی‌متری و راهکارهای آن استفاده می‌کند. رادار تصویربرداری ابری چهاربعدی با تعداد بالای خودساخته این شرکت می‌تواند تصاویر چهاربعدی با وضوح بالا (موقعیت سه‌بعدی + سرعت یک‌بعدی) را در تمام شرایط آب و هوایی و در تمام دوره‌های زمانی ارائه دهد.

تصویربرداری ابر نقطه‌ای، اثر تصویربرداری فراتر از لیدار ۱۶ خطی است، می‌تواند وسایل نقلیه ردیابی را در فاصله ۴۰۰ متری و عابران پیاده را در فاصله ۱۰۰ متری شناسایی کند، سرعت و فاصله اهداف را در تمام طول روز به طور دقیق اندازه‌گیری کند و توانایی مقاومت در برابر تداخل نور قوی را دارد.

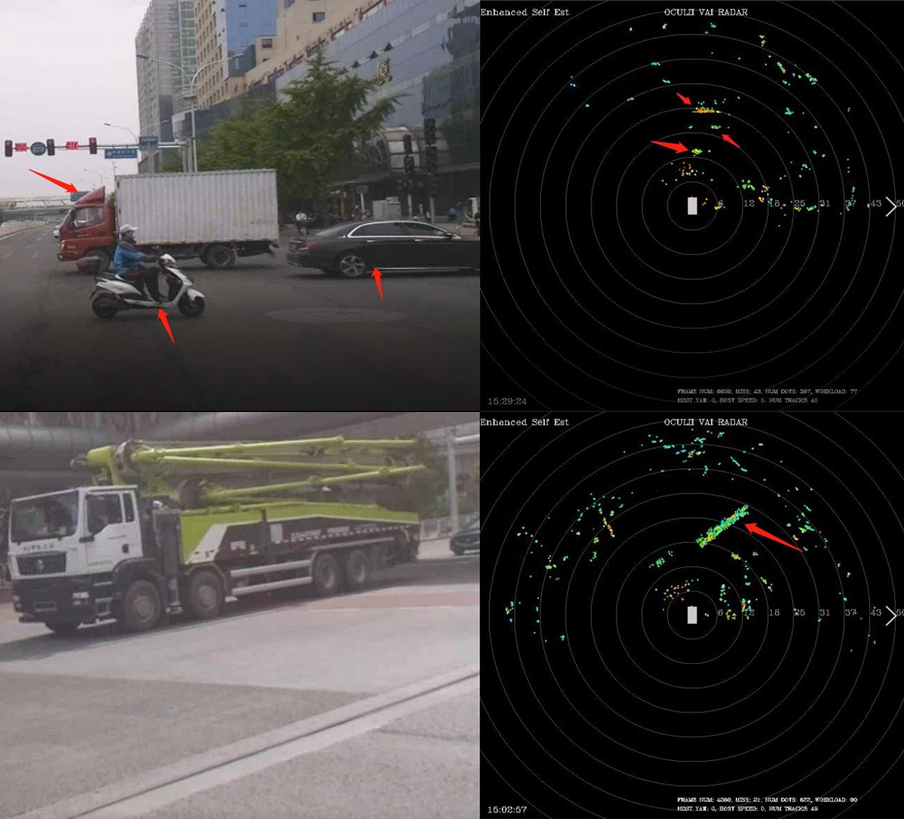

اثر کاربردی واقعی رادار Aoku به شرح زیر نشان داده شده است: اطلاعات فرمانده خودرو دقیق است

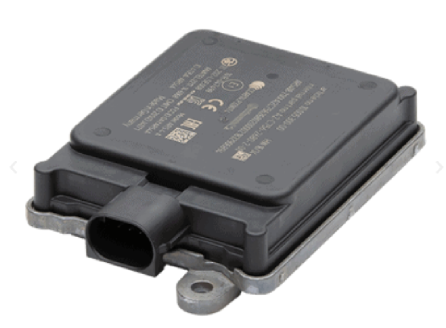

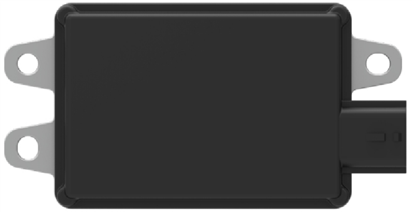

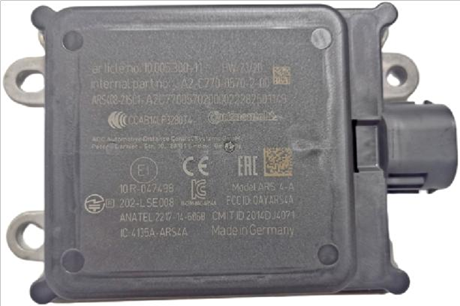

رادار موج میلی‌متری دو حالته برد بلند کانتیننتال ARS408-21

پارامتر عملکرد:

درجه حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز

می‌تواند پشت رادوم (از جنس PP یا ABS) پنهان شود، بدون اینکه ظاهر خودرو را تحت تأثیر قرار دهد

فرکانس کاری: ۷۶…۷۷ گیگاهرتز

اسکن زنده (فرکانس به‌روزرسانی ۱۷ بار در ثانیه)

0.20…70 متر (نزدیک) / 0.20…250 متر (دور)

دقت برد: 0.1 متر (فاصله) / ± 0.4 متر (فاصله)

وضوح فاصله: 0.39 متر (فاصله) / 1.79 متر (فاصله)

محدوده اندازه‌گیری سرعت: -۴۰۰…+۲۰۰ کیلومتر بر ساعت

دقت اندازه‌گیری سرعت: 0.1 کیلومتر بر ساعت

وضوح سرعت: 0.43 کیلومتر بر ساعت (نزدیک) / 0.37 متر بر ساعت (دور)

زاویه میدان: ۱۲۰ درجه (افقی) × ۲۰ درجه (عمودی) ۱۸ درجه (افقی) × ۱۴ درجه (عمودی)

دقت اندازه‌گیری زاویه: ± 0.3°@0° / ± 1°@ ± 45° / ± 5°@ ± 60° (نزدیک) 0.1° (دور)

وضوح زاویه: ۳.۲ درجه (نزدیک) / ۱.۶ درجه دور)

رابط سخت‌افزاری: CAN (500 کیلوبیت بر ثانیه)

منبع تغذیه و مصرف برق: + ۸ ولت · · – + ۳۲ ولت DC در حالت عادی ۶.۶ وات / ۵۵۰ میلی‌آمپر. حداکثر مصرف برق در اوج ۱۲ وات / ۱.۰ آمپر

اندازه: ۱۳۸ میلی‌متر × ۹۱ میلی‌متر × ۳۱ میلی‌متر

وزن: ۳۲۰ گرم

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط برای ACC \ AEB \ FCW خودرو

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسیله نقلیه ویژه حمل و نقل (وسیله نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)

کشتی اسکله

پهپاد

حمل و نقل هوشمند

رادار موج میلی‌متری دو حالته برد بلند کانتیننتال ARS408- 21SC1

پارامتر عملکرد:

درجه حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز

می‌تواند پشت رادوم (از جنس PP یا ABS) پنهان شود، بدون اینکه ظاهر خودرو را تحت تأثیر قرار دهد

فرکانس کاری: ۷۶…۷۷ گیگاهرتز

اسکن زنده (نرخ تازه‌سازی ۱۷ بار در ثانیه)

برد فاصله: 0.20…70 متر (فاصله نزدیک) / 0.20…250 متر (فاصله دور) / 250 متر…1200 متر (دقت و وضوح، گواهینامه رسمی نیست و باید توسط مشتری آزمایش شود)> دقت فاصله: 0.1 متر (فاصله نزدیک) / ± 0.4 متر (فاصله دور)

وضوح فاصله: 0.39 متر (فاصله) / 1.79 متر (فاصله)

محدوده اندازه‌گیری سرعت: -۴۰۰ … +۲۰۰ کیلومتر در ساعت

دقت اندازه‌گیری سرعت: 0.1 کیلومتر بر ساعت

وضوح سرعت: 0.43 کیلومتر بر ساعت (نزدیک) / 0.37 متر بر ساعت (دور)

زاویه میدان: ۱۲۰ درجه (افقی) × ۲۰ درجه (عمودی) ۱۸ درجه (افقی) × ۱۴ درجه (عمودی)

دقت اندازه‌گیری زاویه: ± 0.3°@0° / ± 1°@ ± 45° / ± 5°@ ± 60° (نزدیک) 0.1° (دور)

وضوح زاویه: ۳.۲ درجه (نزدیک) / ۱.۶ درجه دور)

رابط سخت‌افزاری: CAN (500 کیلوبیت بر ثانیه)

منبع تغذیه و مصرف برق: +8 ولت · · – +32 ولت DC معمولی 6.6 وات / 550 میلی آمپر. حداکثر مصرف برق اوج 12 وات / 1.0 آمپر> اندازه: 138 میلی‌متر × 91 میلی‌متر × 31 میلی‌متر

وزن: ۳۲۰ گرم

کاربردهای معمول:

هشدار ضد برخورد

کاربرد سیستم ADAS مرتبط برای ACC \ AEB \ FCW خودرو

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسیله نقلیه ویژه حمل و نقل (وسیله نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)

کشتی اسکله

پهپاد

حمل و نقل هوشمند

یک رادار موج میلی‌متری تصویربرداری ابر نقطه‌ای چهاربعدی Continental ARS548

پارامتر عملکرد:

رتبه حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز > امکان پنهان شدن در پشت رادوم (جنس PP یا ABS) بدون تأثیر بر ظاهر خودرو > فرکانس عملکرد: 76…77 گیگاهرتز

اسکن بلادرنگ تا 20 هرتز (50 میلی‌ثانیه در هر فریم)

محدوده برد: 0.20 تا 300 متر

دقت برد: ± 0.1 متر (فاصله) / ± 0.3 متر (فاصله)

وضوح فاصله: 0.4 متر

محدوده اندازه‌گیری سرعت: -۴۰۰ … +۲۰۰ کیلومتر در ساعت

دقت اندازه‌گیری سرعت: 0.1 کیلومتر بر ساعت

وضوح سرعت: 0.35 کیلومتر در ساعت

زاویه میدان: ۱۲۰ درجه (افقی) × ۴۰ درجه (عمودی) ۱۲۰ درجه (افقی) × ۸ درجه (عمودی) > دقت اندازه‌گیری زاویه: زاویه آزیموت افقی (± ۰.۱ درجه … ± ۰.۲ درجه)، زاویه گام عمودی (± ۰.۱ درجه)

تعداد کانال‌های آنتن: ۱۲ xTX، ۱۶ xRX (۲۸ کانال فیزیکی، ۱۹۲ کانال مجازی، به ترتیب ۱.۷۵ برابر و ۸ برابر ARS430).> تعداد ابرهای نقطه‌ای: ۸۰۰ در هر فریم

رابط سخت‌افزاری: ۱ XBRR BroadR Reach Ethernet 100 مگابیت بر ثانیه (۱۰۰ میلیون اترنت خودرویی)> منبع تغذیه و مصرف برق: +۸.۸ ولت ·. – +۱۷ ولت DC معمولی ۱۸ وات / ۱.۵ آمپر. حداکثر مصرف برق اوج ۲۳

ابعاد: ۱۳۷ میلی‌متر × ۹۰ میلی‌متر × ۳۹ میلی‌متر

وزن: ۵۳۲ گرم

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط برای ACC \ AEB \ FCW خودرو

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسیله نقلیه ویژه حمل و نقل (وسیله نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)

کشتی اسکله

پهپاد

حمل و نقل هوشمند

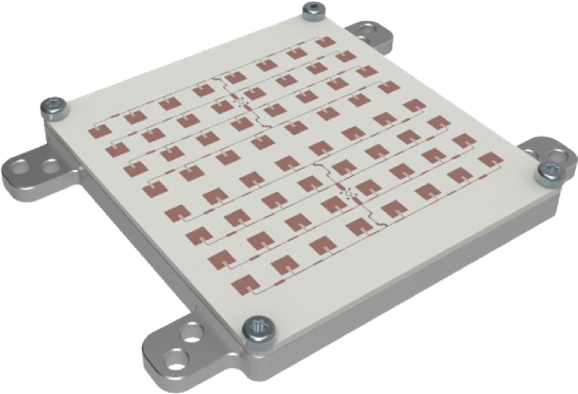

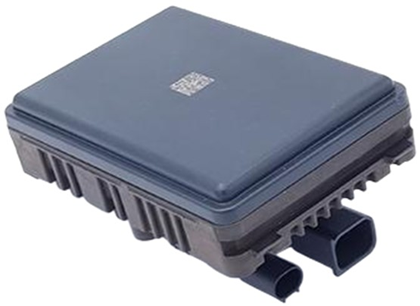

یک رادار موج میلی‌متری تصویربرداری ابر نقطه‌ای چهاربعدی Oculii Eagle

پارامتر عملکرد:

رتبه حفاظت IP بالا برای همه شرایط آب و هوایی معمول در فضای باز

می‌تواند پشت رادوم (از جنس PP یا ABS) پنهان شود، بدون اینکه ظاهر خودرو را تحت تأثیر قرار دهد

فرکانس کاری: ۷۷…۷۹ گیگاهرتز

چرخه خروجی ابر نقطه‌ای ۶۶ میلی‌ثانیه (۱۵ هرتز)

برد: 0…400 متر

دقت اندازه‌گیری فاصله: 0.86 متر

وضوح فاصله: 0.86 متر

محدوده اندازه‌گیری سرعت: -۳۱۲.۵ … + ۳۱۲.۵ کیلومتر بر ساعت

دقت اندازه‌گیری سرعت: ۰.۳۲۴ کیلومتر بر ساعت

وضوح سرعت: 0.972 کیلومتر در ساعت

میدان دید: ± ۵۶.۵ درجه (افقی) ± ۲۲.۵ درجه (عمودی)

دقت اندازه‌گیری زاویه: زاویه آزیموت افقی (0.44 درجه)، زاویه ارتفاع عمودی (0.175 درجه)

وضوح زاویه‌ای: زاویه افقی (<1°) زاویه ارتفاع (<1°)

تعداد ابرهای نقطه‌ای: ۲۱۰۰۰

فرمت خروجی داده: UDP

مصرف برق: ۷.۵ وات

اندازه: ۱۳۰ میلی‌متر × ۱۱۵ میلی‌متر × ۳۱.۶ ​​میلی‌متر

وزن: ۶۴۴ گرم

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط برای ACC \ AEB \ FCW خودرو

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسیله نقلیه ویژه حمل و نقل (وسیله نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)

کشتی اسکله

پهپاد

حمل و نقل هوشمند

یک رادار موج میلی‌متری تصویربرداری ابر نقطه‌ای چهاربعدی اوکولی فالکون مینی

پارامتر عملکرد:

درجه حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز

می‌تواند پشت رادوم (از جنس PP یا ABS) پنهان شود، بدون اینکه ظاهر خودرو را تحت تأثیر قرار دهد

فرکانس کاری: ۷۷…۷۹ گیگاهرتز

چرخه خروجی ابر نقطه‌ای ۶۶ میلی‌ثانیه (۱۵ هرتز)

برد: 0…250 متر

دقت اندازه‌گیری فاصله: 0.25 متر

وضوح فاصله: 0.25 متر

محدوده اندازه‌گیری سرعت: -۳۱۲.۵ … + ۳۱۲.۵ کیلومتر بر ساعت

دقت اندازه‌گیری سرعت: ۰.۳۲۴ کیلومتر بر ساعت

وضوح سرعت: 0.972 کیلومتر در ساعت

میدان دید: ± ۹۰ درجه (افقی) ± ۳۰ درجه (عمودی)

دقت اندازه‌گیری زاویه: زاویه آزیموت افقی (0.7 درجه)، زاویه گام عمودی (0.5 درجه)

وضوح زاویه‌ای: زاویه افقی (۱.۵ درجه) زاویه گام (<۲.۵ درجه)

تعداد ابرهای نقطه‌ای: ۲۱۰۰۰

فرمت خروجی داده: PEAK CAN

مصرف برق: ۷.۵ وات

اندازه: ۱۱۰ میلی‌متر × ۸۰ میلی‌متر × ۳۱.۶ ​​میلی‌متر

وزن: ۷۸ گرم

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط با ACC \ AEB \ FCW خودرو با BSD

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسایل نقلیه ویژه حمل و نقل (وسایل نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)> کشتی اسکله

پهپاد

رادار داخلی دو حالته موج میلی‌متری برد متوسط ​​و بلند LDLRR410

پارامتر عملکرد:

رتبه‌بندی حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز > می‌تواند پشت رادوم (جنس PP یا ABS) پنهان شود بدون اینکه بر ظاهر خودرو تأثیر بگذارد

فرکانس کاری: ۷۶…۷۷ گیگاهرتز

اسکن در زمان واقعی: 50 میلی‌ثانیه

برد: 0.25 متر تا 60 متر (فاصله کوتاه)؛ 0.8 متر تا 220 متر (فاصله متوسط ​​تا بلند)

دقت برد: ± 0.1 متر (کوتاه)؛ ± 0.2 متر (میانه بلند)

وضوح فاصله: 0.25 متر (فاصله کوتاه)؛ 0.5 متر (فاصله متوسط-طولانی)

محدوده اندازه‌گیری سرعت: -۴۰۰ … + ۲۰۰ کیلومتر در ساعت

دقت اندازه‌گیری سرعت: ± 0.15 کیلومتر بر ساعت

وضوح سرعت: 0.5 کیلومتر در ساعت

میدان دید: نزدیک ± ۴۵ درجه (افقی) x ± ۱۰ درجه (عمودی) فاصله متوسط-دور مثبت-منفی ۹ درجه (افقی) x +-منفی ۶ درجه (عمودی)

دقت اندازه‌گیری زاویه: ± 0.25 درجه (فاصله کوتاه)؛ ± 0.15 درجه (فاصله متوسط-طولانی)

وضوح زاویه‌ای: ۲.۵ درجه (فاصله نزدیک)؛ ۱.۵ درجه (فاصله متوسط-طولانی)

حداکثر تعداد ردیابی هدف: ۲۵۶

فرمت خروجی داده: CAN

منبع تغذیه و مصرف برق: +8.0V ~ +32.0V DC، معمولاً +12.0V DC / +24.0V

نوع DC 3.6 W / 300mA 12V DC > اندازه: 129mm x 66 mm x 19.5 mm > وزن: 130g

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط برای ACC \ AEB \ FCW خودرو

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسیله نقلیه ویژه حمل و نقل (وسیله نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)

کشتی اسکله

پهپاد

حمل و نقل هوشمند

رفع مشکل انتهای جاده، هشدار جلوگیری از برخورد در سرعت پایین

رادار موج میلی‌متری برد کوتاه داخلی LDMRR400

پارامتر عملکرد:

رتبه‌بندی حفاظت IP بالا، مناسب برای همه شرایط آب و هوایی معمول در فضای باز > می‌تواند پشت رادوم (جنس PP یا ABS) پنهان شود بدون اینکه بر ظاهر خودرو تأثیر بگذارد

فرکانس کاری: ۷۶…۷۷ گیگاهرتز

اسکن در زمان واقعی: 50 میلی‌ثانیه

برد: 0.15 متر تا 120 متر

دقت فاصله: ± 0.1 متر

وضوح فاصله: 0.25 متر

محدوده اندازه‌گیری سرعت: -۴۰۰ … + ۲۰۰ کیلومتر در ساعت

دقت اندازه‌گیری سرعت: ± 0.15 کیلومتر بر ساعت

وضوح سرعت: 0.5 کیلومتر در ساعت

میدان دید: ± 75 درجه (افقی) x ± 10 درجه (عمودی)

دقت اندازه‌گیری زاویه: ± 0.4°

وضوح زاویه‌ای: ۴ درجه

حداکثر تعداد ردیابی هدف: ۱۲۸

فرمت خروجی داده: CAN

منبع تغذیه و مصرف برق: +8.0V ~ +32.0V DC، معمولاً +12.0V DC / +24.0V

جریان مستقیم <2 وات / 125 میلی‌آمپر 12 ولت DC نوع> اندازه: 52 میلی‌متر × 52 میلی‌متر × 17 میلی‌متر

وزن: ۶۰ گرم

کاربردهای معمول:

کاربرد سیستم ADAS مرتبط با ACC \ AEB \ FCW خودرو با BSD

اپلیکیشن مانیتورینگ منطقه کور BSD برای موتورسیکلت و خودروی برقی (ارتقاء نرم‌افزار ویژه)

وسیله نقلیه بزرگ (ماشین آلات ساختمانی، لیفتراک، تراکتور، ماشین برداشت)

وسایل نقلیه ریلی

وسایل نقلیه خودران (AGV)

وسایل نقلیه ویژه حمل و نقل (وسایل نقلیه حمل مواد شیمیایی خطرناک، تریلر بلند و غیره) جرثقیل (RTG، RMG، STS، جرثقیل پل، جرثقیل دروازه‌ای)> کشتی اسکله

نظارت امنیتی (ارتقاء نرم‌افزارهای ویژه)
