گیرنده GNSS مینیاتوری BT-B159
گیرنده GNSS مینیاتوری BT-B159
این دستگاه یک گیرنده GNSS مینیاتوری با کارایی بالا و مقرونبهصرفه است که بهطور ویژه برای ساخت سامانه تقویت زمینی بیدو طراحی شده است. این گیرنده مجهز به سیستم عامل لینوکس یکپارچه بوده و با مالکیت کامل فکری توسعه یافته است. این محصول دارای طیف گستردهای از انواع رابطها و روشهای ارتباطی بوده، از ذخیرهسازی داده با ظرفیت بالا پشتیبانی میکند و مجهز به قابلیت پردازش جهتیابی دوآنتنه و خروجی تفاضلی مستقل برای کل سامانه و تمامی فرکانسها است. این گیرنده بهترین انتخاب برای ایجاد یک سامانه قدرتمند محسوب میشود.
سیستم هوشمند لینوکس
این گیرنده از پلتفرم سیستم هوشمند لینوکس و پردازنده کوالکام MDM9628 Cortex-A7 بهره میبرد که محاسبات کارآمد و گسترش نامحدود عملکردهای محصول را برای کاربران فراهم میسازد.
گیرنده GNSS تمامسیستم و تمامفرکانس
واحد مرکزی دستگاه از ماژولهای موقعیتیابی با دقت بالا با مالکیت کامل فکری مستقل بهره میبرد. این گیرنده از دریافت و محاسبه سیگنالهای تمامی سیستمها و فرکانسها شامل موارد زیر پشتیبانی میکند:
- بیدو: B11, B21, B31, B1C, B2a, B2b
- جیپیاس: L1, L2, L5
- گلوناس: L1, L2
- گالیله: E1, E5a, E5b, E6
- کیزداساس: L1, L2, L5
پشتیبانی از پروتکلهای متعدد
این دستگاه از اتصالات Ntrip Client/Server/Caster، TCP Client/Server، انتقال فایل از طریق پروتکل FTP، پروتکلهای HTTP/HTTPS و عملکرد انتقال پروتکل MQTT پشتیبانی میکند.
رابطهای غنی و روشهای ارتباطی متنوع
واحد مرکزی دستگاه دارای رابطهای اترنت، پورت سریال و شبکه موبایل برای انتخاب کاربران است.
پشتیبانی از پردازش مستقل داده در خود دستگاه
این دستگاه قابلیت پردازش مستقل دادههای استاتیک را در خود واحد مرکزی داشته و میتواند نتایج را به ابر ارسال کند. این ویژگی نیاز به توان محاسباتی سرور ابری را بهشدت کاهش میدهد.
قابلیتهای خدمات ابری
این دستگاه قادر است بهطور منظم موقعیت مکانی دستگاه، وضعیت شبکه، قدرت سیگنال، وضعیت گیرنده و سایر اطلاعات را گزارش کرده و از عملیات راهدور مانند راهاندازی مجدد، تنظیمات و بهروزرسانی دستگاه توسط پلتفرم ابری پشتیبانی کند.
ویژگیهای کلیدی
- پلتفرم سیستم هوشمند لینوکس + پردازنده کوالکام MDM9628 Cortex-A7
- دارا بودن ۱۴۰۸ کانال فوقعاده
- پشتیبانی از سیستمهای بیدو، جیپیاس، گلوناس، گالیله و کیزداساس
- فناوری پیشرفته RTK چندحالته و چندفرکانسه
- پشتیبانی از پردازش مستقل داده در خود دستگاه
- پشتیبانی از خدمات ابری
- حافظه داخلی ۳۲ گیگابایت با ۲۴ گیگابایت فضای قابل استفاده، قابلیت دانلود از راهدور و پشتیبانی از ذخیرهسازی چرخشی چندکاناله
- پشتیبانی از توسعه ثانویه
- طراحی درجه صنعتی با بدنه آلیاژ آلومینیوم، مستحکم و قابل اعتماد
مشخصات فنی کامل
| مشخصه | جزئیات |
|---|---|
| پلتفرم سختافزاری | کوالکام MDM9628 Cortex-A7 |
| پلتفرم نرمافزاری | لینوکس |
| فرکانسهای دریافت GNSS | بیدو: B11, B21, B31, B1C, B2a, B2b جیپیاس: L1, L2, L5 گلوناس: L1, L2 گالیله: E1, E5a, E5b, E6 کیزداساس: L1, L2, L5 |
| تعداد کانال | ۱۴۰۸ کانال فوقعاده |
| زمان موقعیتیابی اولیه | شروع سرد: ۳۲ ثانیه شروع گرم: ۱ ثانیه بازیابی مجدد: ۱ ثانیه |
| دقت مشاهده شبهفاصله (RMS) | ۱۰.۰ سانتیمتر |
| دقت مشاهده فاز حامل (RMS) | ۱.۰ میلیمتر |
| دقت موقعیتیابی تکنقطهای (RMS) | افقی: ۱.۵ متر عمودی: ۲.۵ متر |
| دقت موقعیتیابی RTK (RMS) | ≤ ۱۰ سانتیمتر |
| دقت استاتیک (RMS) | افقی: ± (۲.۵ میلیمتر + ۱ ppm) عمودی: ± (۵ میلیمتر + ۱ ppm) |
| دقت زمان (RMS) | ۱۰ نانوثانیه (بدون احتساب تأخیر ناشی از کابل RF یا آنتن) |
| دقت جهتیابی (RMS) | ۰.۲ درجه / ۱ متر |
| داده موقعیتیاب | NMEA-0183 |
| داده تفاضلی | RTCM3.0, RTCM3.2, RTCM3.3 |
| فرمت ذخیرهسازی | RINEX، فرمت سفارشی |
| نرخ بهروزرسانی داده | ۱، ۲، ۵، ۱۰، ۲۰ هرتز |
| قابلیت دریافت داده | ۹۸٪ (داده قابل دریافت / داده جمعآوریشده) |
| یکپارچگی داده | ۹۸٪ (داده جمعآوریشده / داده مورد انتظار) |
| رابط سریال | RS232 استاندارد، نرخ باود قابل پشتیبانی: ۹۶۰۰، ۱۹۲۰۰، ۳۸۴۰۰، ۱۱۵۲۰۰، ۲۳۰۴۰۰ |
| دسترسی به شبکه | پورت RJ45 استاندارد، شبکه تطبیقپذیر ۱۰/۱۰۰ مگابیت |
| یواسبی | یکپارچه در رابط ۷-پین، پشتیبانی از اتصال به کامپیوتر برای کپی مستقیم داده |
| ارتباطات شبکه | اشتراک ۴G، انتقال شبکه |
| حافظه داخلی | ۳۲ گیگابایت، ۲۴ گیگابایت فضای قابل استفاده، ذخیرهسازی چرخشی، پشتیبانی از ذخیرهسازی چندکاناله |
| ولتاژ ورودی | ۹-۲۴ ولت DC (۱۲ ولت معمولی) |
| مصرف انرژی | ۱.۸ وات |
| ابعاد | ۴۷ × ۱۰۲ × ۱۳۵ میلیمتر |
| وزن | ≤ ۴۷۰ گرم |
| درجه حفاظت | IP65 (قابلیت ارتقا به IP67/IP68 با سفارش ویژه) |
| دمای کاری | ۸۵- تا ۴۰- درجه سلسیوس |
| دمای نگهداری | ۸۵- تا ۴۰- درجه سلسیوس |

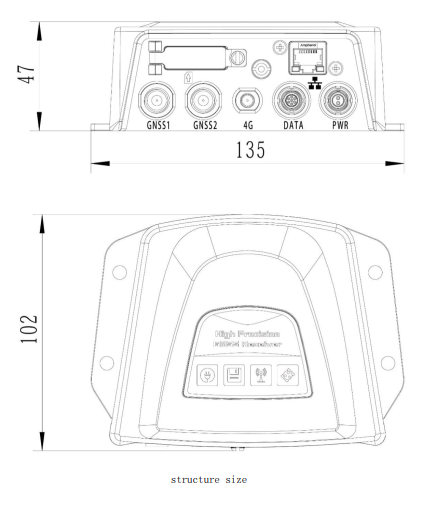

ابعاد ساختاری
محتوای جعبه (پکیج استاندارد)
| شماره | نوع محصول | توضیحات | تعداد |
|---|---|---|---|
| ۱ | کابل داده | کابل سریال ۷-پین ریمو به USB + DB9 مادگی | ۱ عدد |
| ۲ | کابل برق | کابل برق ۲-پین ریمو | ۱ عدد |
| ۳ | آنتن ۴G | آنتن تمامشبکه ۴G | ۱ عدد |
