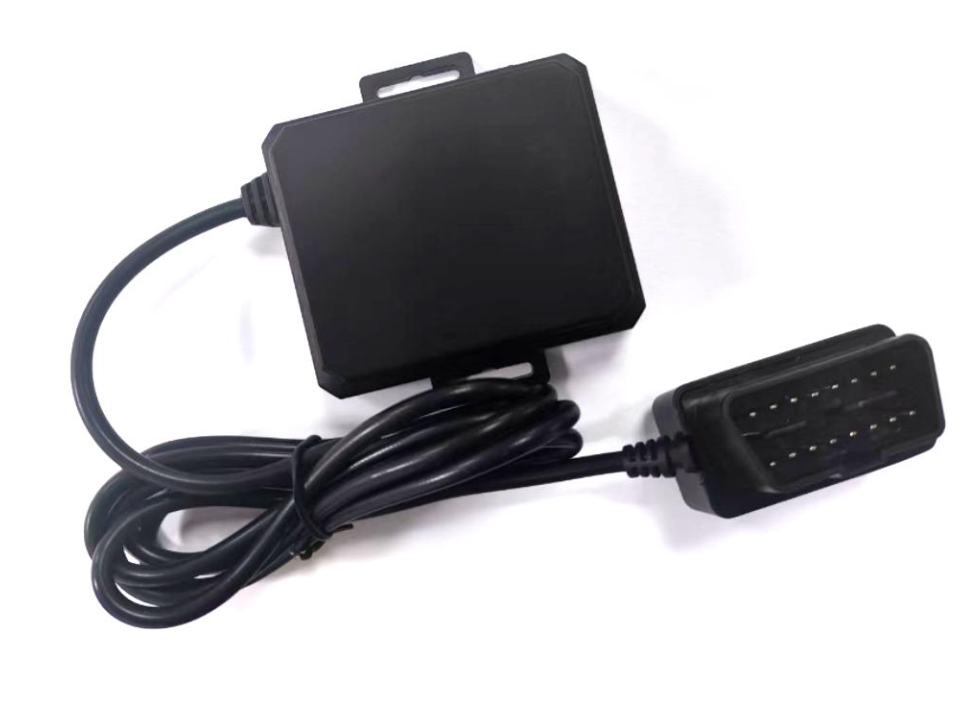

پایانه موقعیتیاب خودرو GT05
۱. کاربرد و عملکرد محصول
شرح محصول
سری GT05 یک پایانه هوشمند تخصصی OBD است که بهطور ویژه برای نصب درون خودرو و نظارت بر خودروهای مسافربری و ناوگان خودروهای انرژی نو طراحی شده است. این محصول با بهرهگیری از معماری سختافزاری ارتباطی 4G CAT1، فناوری ارتباط بیسیم تمامشبکه 4G را با قابلیتهای ناوبری و موقعیتیابی چهارحالته شامل GPS، بیدو، گالیله و گلوناس تلفیق میکند. محدوده ولتاژ ورودی گسترده ۹ تا ۲۴ ولت، این دستگاه را برای استفاده در انواع خودروهای سبک و سنگین مناسب ساخته است. طراحی ماژولار با قطعات یکپارچه درجه صنعتی، پایداری و دوام بالایی را در شرایط محیطی دشوار تضمین میکند. وجود شتابسنج سهمحوره یکپارچه همراه با الگوریتمهای هوشمند پردازش سیگنال در ترمینال، امکان تشخیص هوشمند وضعیت حرکت، توقف، شتابگیری ناگهانی و حتی تصادف را فراهم میآورد. قابلیت تشخیص ACC و عملکرد قطع سوخت از راهدور، کنترل کاملی روی وضعیت عملیاتی خودرو در اختیار مدیر ناوگان قرار میدهد. این پایانه در کنار پلتفرم خدمات موقعیتیابی جهانی با پایداری بالا، یک راهحل جامع برای نظارت بیدرنگ، جمعآوری خودکار دادههای سفر و ردیابی لحظهای موقعیت خودروها ارائه میدهد.
ویژگیهای محصول
پایانه موقعیتیاب GT05 از موقعیتیابی ماهوارهای چندحالته شامل سیستمهای بیدو، جیپیاس، گالیله، گلوناس و کیزداساس پشتیبانی میکند که تلفیق این سیستمها، دقت و پایداری موقعیتیابی را حتی در محیطهای شهری با تراکم ساختمانی بالا و مناطق دارای پوشش ضعیف ماهوارهای تضمین میکند. مدلهای پیشرفته این محصول قابلیت موقعیتیابی سانتیمتری با فناوری RTK را بهصورت اختیاری ارائه میدهند که برای کاربردهای نیازمند دقت بالا مانند هدایت خودکار خودروهای کشاورزی و راهداری، نقشهبرداری سیار و کنترل ناوگان خودروهای سنگین معدنی ایدهآل است.
ارتباط تمامشبکه 4G-CAT1 با پشتیبانی از باندهای فرکانسی اپراتورهای مختلف داخلی و بینالمللی، انتقال پایدار و پیوسته دادههای موقعیت و وضعیت خودرو را ممکن میسازد. این محصول از ورودی ولتاژ گسترده ۹ تا ۲۴ ولت DC پشتیبانی میکند و با جریان مصرفی کمتر از ۱۰۰ میلیآمپر در ولتاژ نامی ۱۲ ولت، بازده انرژی بسیار بالایی دارد.
بهروزرسانی از راهدور OTA امکان ارتقای نرمافزار و پیکربندی مجدد پارامترهای محصول را بدون نیاز به دسترسی فیزیکی به دستگاه و در هر نقطه از جهان فراهم میکند. پشتیبانی از پیکربندی عملکردهای مبتنی بر پیامک، مسیر ارتباطی پشتیبان و سادهای برای تعمیر و نگهداری تجهیزات در شرایط قطع داده یا دسترسی محدود به شبکه ارائه میدهد.
پروتکل استاندارد JT808 بهطور کامل پشتیبانی میشود و دستگاه قادر است نتایج موقعیتیابی و دادههای وضعیت را بهطور همزمان روی دو آدرس IP مجزا گزارش کند که افزونگی و قابلیت اطمینان سیستم را بهشدت افزایش میدهد. درگاههای خارجی متعدد امکان اتصال سنسورهای کمکی مانند سنسور دما، سنسور باز شدن درب، سنسور بار و سایر تجهیزات نظارتی را بهصورت اختیاری فراهم میکنند.
سیستم هشدار چندگانه شامل هشدار قطع برق ناگهانی و هشدار اضطراری SOS (اختیاری) به مدیر ناوگان امکان واکنش سریع به رویدادهای غیرمنتظره را میدهد. عملکرد قطع سوخت از راهدور (اختیاری) بهعنوان یک ابزار کنترلی قدرتمند، امکان توقف خودرو در شرایط اضطراری یا سرقت را فراهم میکند. تأمین برق دستگاه مستقیماً از طریق رابط OBD (اختیاری) نصب را بسیار ساده و سریع میسازد و نیاز به سیمکشی اضافی را کاملاً برطرف میکند.
حوزههای کاربرد
پایانه موقعیتیاب خودرو GT05 با توجه به انعطافپذیری بالا و مجموعه ویژگیهای جامع خود، طیف بسیار گستردهای از کاربردها را پوشش میدهد. در حوزه خودروهای انرژی نو، این دستگاه بهعنوان یک راهحل استاندارد برای نظارت بر عملکرد باتری، مسافت پیموده شده و الگوی رانندگی به کار گرفته میشود. در خودروهای تجاری شامل کامیونها، اتوبوسها و خودروهای توزیع کالا، مدیریت بهینه ناوگان و کاهش هزینههای عملیاتی را ممکن میسازد. خودروهای مهندسی و راهسازی که اغلب در شرایط محیطی دشوار فعالیت میکنند، از پایداری و دوام بالای این محصول بهرهمند میشوند.
صنعت بیمه از این پایانه برای پیادهسازی مدلهای بیمه مبتنی بر رفتار رانندگی استفاده میکند که به رانندگان خوشرفتار تخفیف ویژه اعطا میکند. شرکتهای دارای ناوگان حملونقل، اعم از کوچک و بزرگ، میتوانند بهرهوری عملیاتی خود را به میزان چشمگیری افزایش دهند. تولیدکنندگان خودرو و نمایندگیهای ۴S از این دستگاه برای خدمات موقعیتیابی خودروهای فروخته شده و ارائه خدمات ارزشافزوده به مشتریان خود بهره میگیرند.
کاربران انفرادی که به دنبال حفاظت از خودروی شخصی خود در برابر سرقت هستند، این محصول را راهحلی مقرونبهصرفه و قابل اعتماد مییابند. موتورسیکلتهای برقی به دلیل ابعاد کوچک و مصرف انرژی پایین دستگاه، گزینهای ایدهآل برای نصب این پایانه محسوب میشوند. در نهایت، شرکتهای اجاره خودرو با نصب این دستگاه میتوانند موقعیت و وضعیت خودروهای اجارهای را بهطور مستمر پایش کرده و از سوءاستفادههای احتمالی جلوگیری کنند.
۲. عملکرد محصول
ویژگیهای الکتریکی
پایانه GT05 با محدوده ولتاژ کاری ۹ تا ۲۴ ولت DC طراحی شده است که پایداری عملکرد را در سیستمهای الکتریکی ۱۲ ولت خودروهای سواری و ۲۴ ولت خودروهای سنگین و تجاری تضمین میکند. مقدار ولتاژ معمولی کاری ۱۲ ولت در نظر گرفته شده و جریان مصرفی دستگاه در این ولتاژ از ۱۰۰ میلیآمپر فراتر نمیرود. این میزان مصرف انرژی بسیار پایین، امکان استفاده مداوم از دستگاه را حتی زمانی که خودرو خاموش است و باتری اصلی تغذیه را تأمین میکند، بدون نگرانی از تخلیه کامل باتری فراهم میسازد.
ویژگیهای موقعیتیابی
بخش موقعیتیابی این محصول از نقاط فرکانسی متعددی پشتیبانی میکند که پوشش کاملی از سیستمهای ماهوارهای جهانی را ارائه میدهد. در سیستم GPS و QZSS، فرکانسهای L1C/A و L5 قابل دریافت هستند. برای سیستم بیدو، نقاط فرکانسی B1، B2A، B2B و B2I پشتیبانی میشوند. سیستم گالیله با فرکانسهای E1 و E5 و سیستم گلوناس با فرکانس G1 در دسترس هستند. این تنوع فرکانسی، دقت و سرعت موقعیتیابی را بهطور چشمگیری بهبود میبخشد.
زمان شروع سرد دستگاه به طور میانگین کمتر از ۳۰ ثانیه است، به این معنا که گیرنده با نداشتن هیچگونه اطلاعات قبلی از موقعیت و زمان، قادر است در کمتر از نیم دقیقه موقعیت خود را تعیین کند. زمان شروع گرم کمتر از ۱ ثانیه بوده و هنگامیکه دستگاه اخیراً خاموش شده و اطلاعات موقعیت و زمان را در حافظه خود نگه داشته است، تقریباً بهصورت آنی موقعیتیابی را انجام میدهد.
۳. ابعاد خارجی
طراحی مکانیکی پایانه GT05 با ابعاد بدنه ۷۳.۸۰ میلیمتر طول، ۶۸.۰۰ میلیمتر عرض و ۲۵.۹۰ میلیمتر ارتفاع، بسیار جمعوجور و مناسب برای نصب در فضای محدود زیر داشبورد خودرو است. طول سیم خروجی دستگاه ۱۰۰۰ میلیمتر در نظر گرفته شده که انعطاف لازم برای نصب در انواع خودروها را فراهم میکند. تلرانس ابعادی ۰.۲± میلیمتر، بیانگر دقت بالای فرآیند تولید و تطابق کامل قطعات با یکدیگر است.

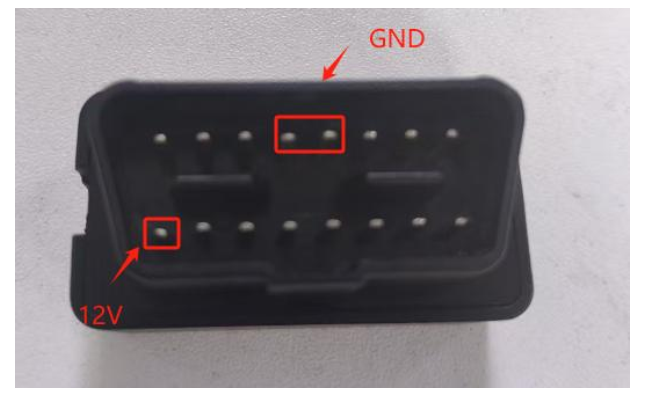

۴. تعریف ترتیب سیمکشی رابط برق و توسعه OBD
رابط OBD این محصول مطابق با استاندارد صنعتی خودروسازی طراحی شده و ترتیب پینهای آن امکان اتصال مستقیم به پورت عیبیابی اکثر خودروهای سواری و تجاری را فراهم میکند. پینهای تغذیه ولتاژ مثبت و منفی، خطوط ارتباطی CAN-High و CAN-Low و همچنین پینهای مخصوص ارتباط سریال و ورودیهای دیجیتال برای اتصال سنسورهای خارجی در این رابط تعبیه شدهاند.
۵. شرح وضعیت چراغ نشانگر
سه چراغ نشانگر رنگی روی بدنه دستگاه، وضعیت عملکردی پایانه را بهصورت بصری نمایش میدهند:
چراغ نشانگر شبکه با رنگ سبز: این چراغ وضعیت ارتباط شبکه سلولی را نشان میدهد. هنگامیکه دستگاه قادر به ثبت نام در شبکه 4G نباشد، چراغ با تواتر ۱ ثانیه یکبار چشمک میزند. پس از اتصال موفق به پلتفرم مرکزی، چراغ به حالت چشمکزن آرام با تواتر ۵ ثانیه یکبار تغییر وضعیت میدهد.
چراغ نشانگر موقعیت با رنگ زرد: این چراغ وضعیت گیرندگی ماهوارهها را نمایش میدهد. در حالت عدم موقعیتیابی یا جستجوی ماهواره، چراغ هر ۱ ثانیه یکبار چشمک میزند. هنگامیکه موقعیت با موفقیت قفل شد و گیرنده دارای موقعیت معتبر است، چراغ با تواتر ۵ ثانیه یکبار بهصورت آرام چشمک میزند.
چراغ نشانگر برق با رنگ قرمز: این چراغ وضعیت تأمین توان الکتریکی را نشان میدهد. هنگامیکه دستگاه به درستی تغذیه شده و در حال عملکرد عادی است، چراغ قرمز با تواتر ۵ ثانیه یکبار بهصورت آرام چشمک میزند.

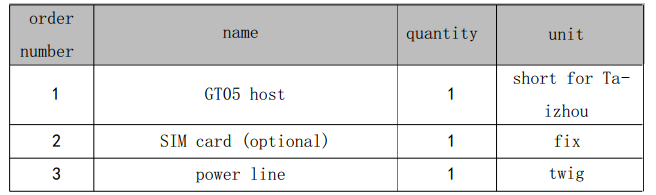

۶. فهرست قطعات
۷. نکات احتیاطی
برای اطمینان از عملکرد صحیح و پایدار پایانه GT05، رعایت نکات زیر ضروری است:
۱. نصب صحیح کارت SIM: کارت SIM باید با دقت و جهتگیری درست در محل مخصوص خود قرار گیرد. برای این منظور، درپوش محافظ کارت را باز کرده، کارت را با هسته فلزی رو به پایین و بریدگی گوشه کارت رو به داخل اسلات قرار دهید. فشار بیش از حد یا نصب با جهت اشتباه ممکن است به کارت یا اسلات آسیب برساند.
۲. انتخاب کارت داده مناسب: این محصول برای ارسال دادههای موقعیت و دریافت فرمانهای کنترلی نیاز به کارت داده دارای بسته اینترنتی دارد. از کارتهای صرفاً مکالمه نمیتوان برای این منظور استفاده کرد. برای انتخاب کارت مناسب با حجم داده مورد نیاز و پوشش شبکه در منطقه عملیاتی، با اپراتور مربوطه مشورت کنید.
۳. جلوگیری از پوشش فلزی: عملکرد موقعیتیابی این محصول مبتنی بر دریافت سیگنالهای ضعیف ماهوارهای است. بدنه فلزی خودرو بهتنهایی سیگنال را تضعیف میکند، اما نصب دستگاه در محفظههای کاملاً فلزی، زیر سطوح فلزی گسترده یا در مجاورت منابع تداخل الکترومغناطیسی قوی ممکن است باعث قطع کامل دریافت سیگنال و عدم موقعیتیابی یا عدم ارسال داده به سامانه ابری شود. همواره دستگاه را در محلی نصب کنید که حداقل میزان پوشش فلزی در مسیر آنتن به آسمان وجود داشته باشد.
۸. انتخاب محصول و شرح مدل
سری GT05 در سه مدل اصلی با سطوح عملکردی متفاوت عرضه میشود تا پاسخگوی نیازهای متنوع کاربران از نظارت ساده ناوگان تا کاربردهای دقیق مهندسی باشد:
مدل GT05: این مدل پایه با قابلیت موقعیتیابی تکفرکانس و دقت معمولی، برای اکثر کاربردهای مدیریت ناوگان، ردیابی خودرو و نظارت بر عملکرد رانندگی مناسب است. این مدل با ارائه مجموعه کامل ویژگیهای ارتباطی و کنترلی، بالاترین نسبت ارزش به قیمت را دارد.
مدل GT05-D: این مدل با پشتیبانی از موقعیتیابی دوفرکانسه تکنقطه، دقت بالاتری نسبت به مدل پایه ارائه میدهد. دریافت همزمان دو فرکانس از یک سیستم ماهوارهای، خطای ناشی از یونسفر را کاهش داده و دقت موقعیتیابی را بهبود میبخشد. این مدل برای کاربردهایی که نیاز به دقت بیشتر دارند اما الزاماً به موقعیتیابی سانتیمتری نیاز ندارند، انتخاب مناسبی است.
مدل GT05-PRO: مدل حرفهای این سری با قابلیت موقعیتیابی دوفرکانسه و پشتیبانی از فناوری RTK، دقت سانتیمتری را ارائه میدهد. این مدل با دریافت دادههای تصحیح تفاضلی از ایستگاه مرجع یا شبکهای از ایستگاهها، قادر به تعیین موقعیت با خطای کمتر از ۱۰ سانتیمتر است. کاربردهای ویژه مانند هدایت خودکار خودروهای کشاورزی، جانمایی دقیق تأسیسات و نقشهبرداری سیار از جمله حوزههای کاربرد این مدل پیشرفته است.
